PETITS COLLECTIFS DE CENTRE-BOURG

Bâtiments existants et Améliorations thermiques

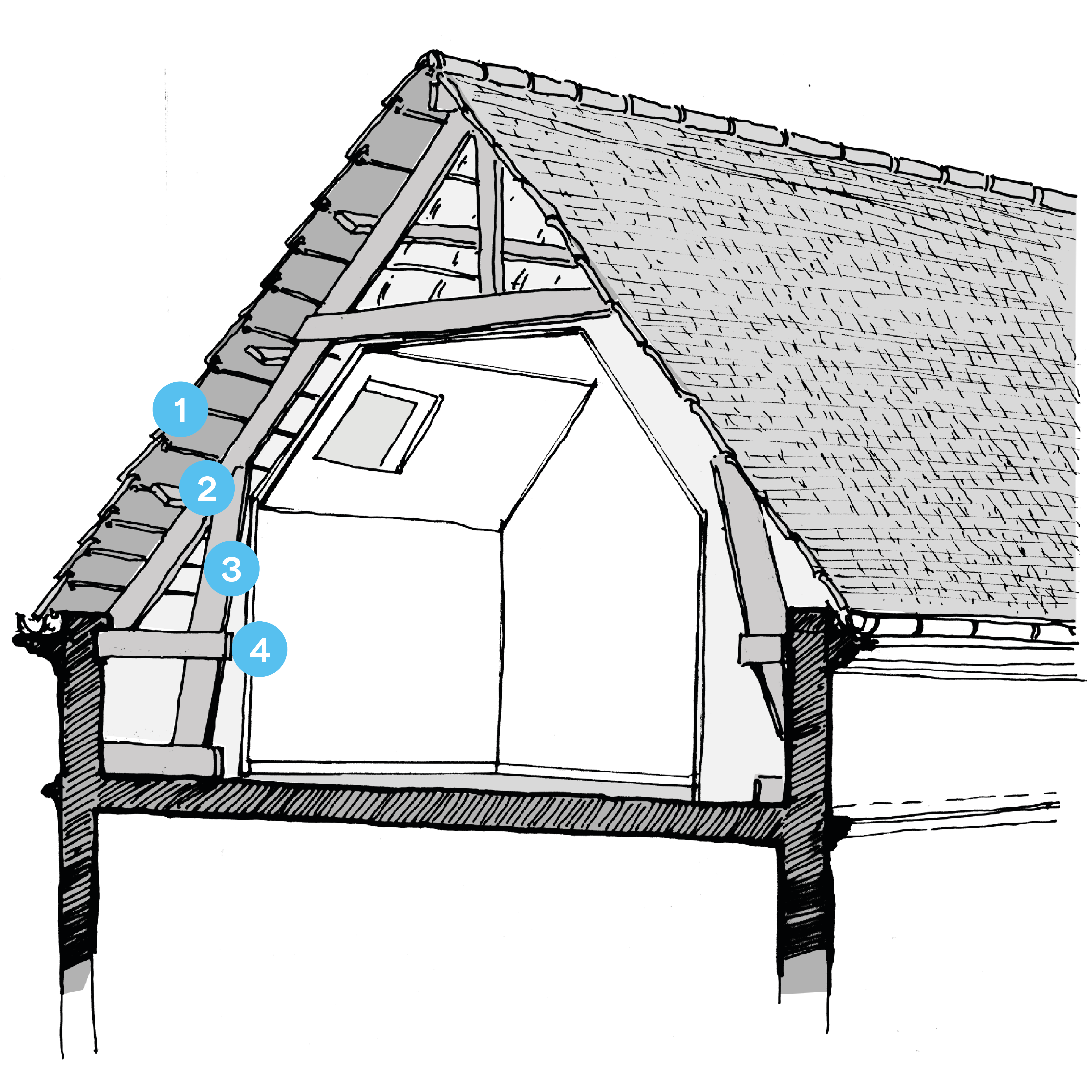

EXISTANT

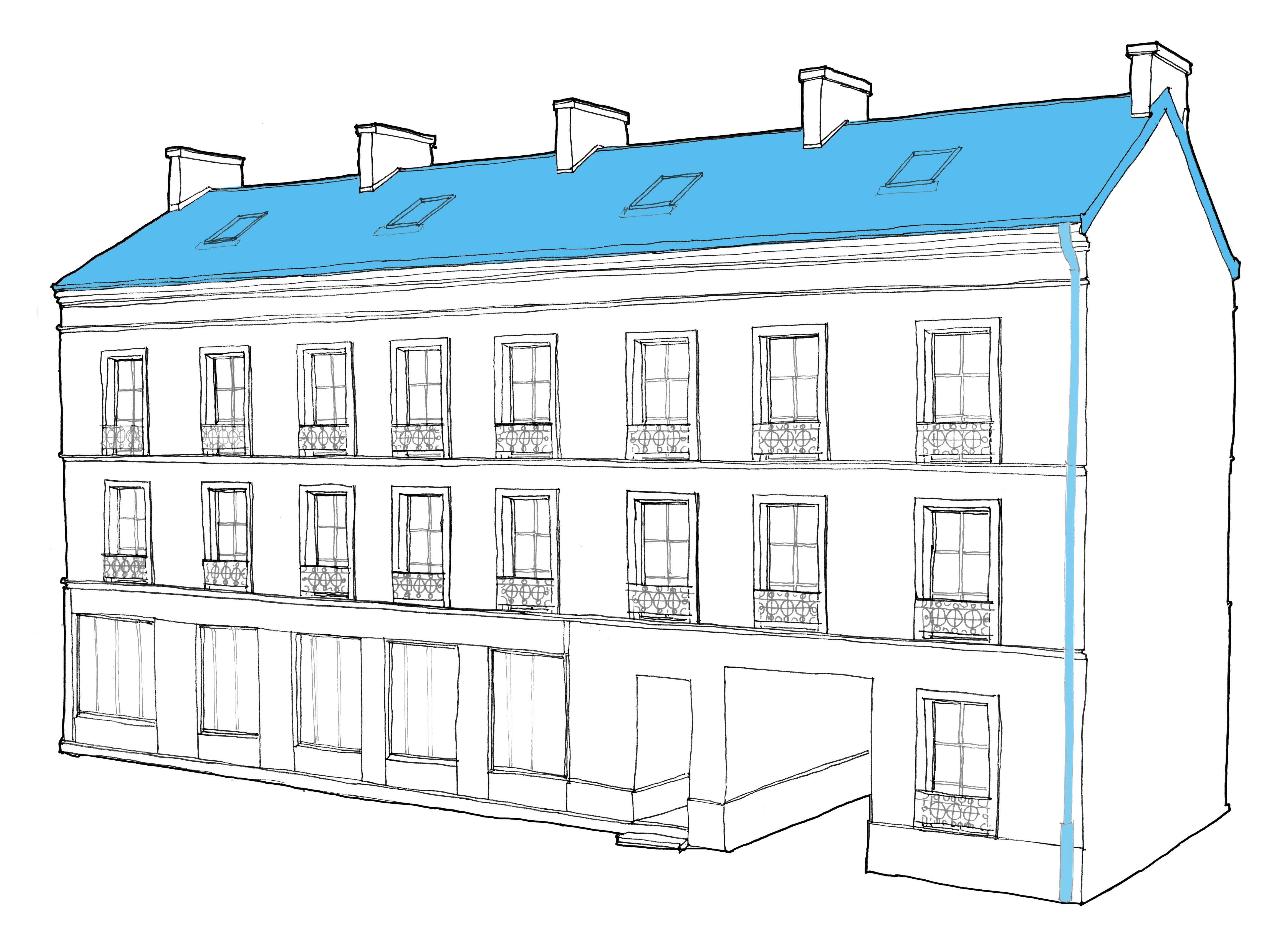

Toiture en pente

Combles habités non isolé

1 | Tuiles ou zinc

2 | Liteaux

3 | Charpente à entrait retroussé

4 | Doublage plâtre

15% de déperditions

improvements Caue 95 conseil architecture france

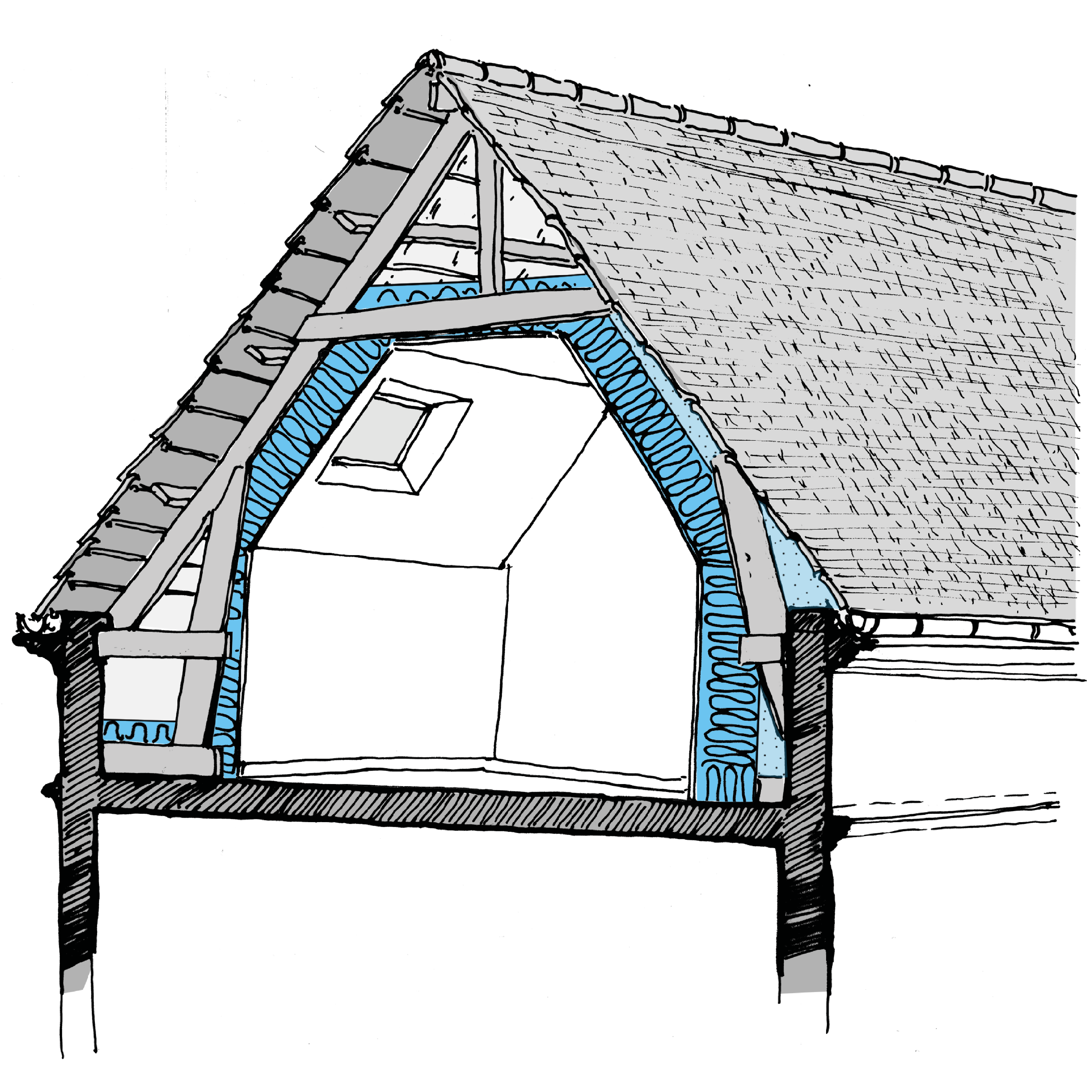

Améliorations

Toiture en pente

Isolation des rampants par l'intérieur

TRAVAUX ASSOCIÉS

Vérifier l’étanchéité de la toiture

Pose pare-pluie

Réfection doublage plâtre

Isolant R 6 minimum

Fibre de bois 35 cm

improvements Caue 95 conseil architecture france

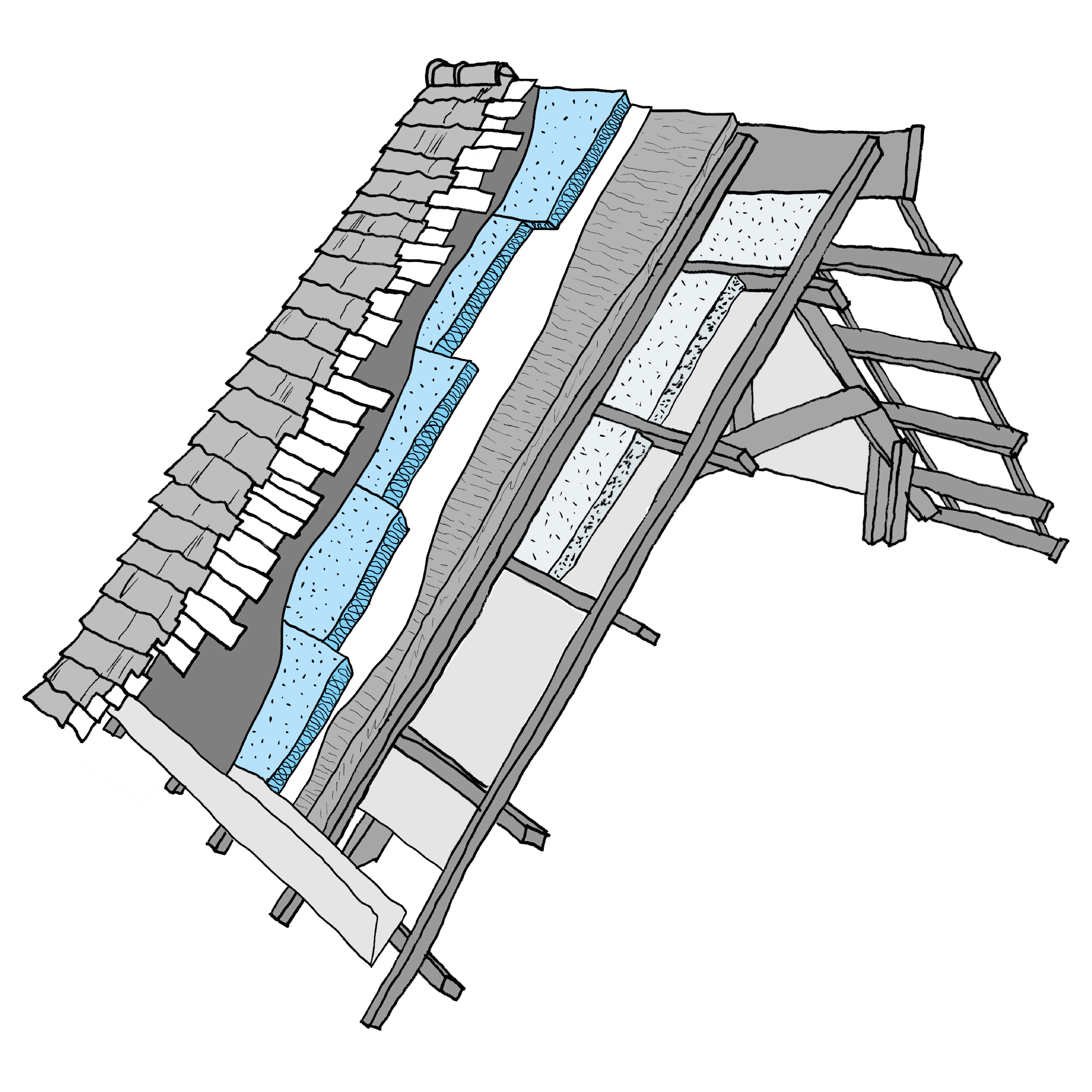

Toiture en pente

Isolation des rampants par l'extérieur (sarkling)

TRAVAUX ASSOCIÉS

Réfection complète de la toiture, modification des descentes, réfection de l’habillage des bandeaux, de la jonction avec les cheminées, fenêtre de toit

Isolant R 6 minimum

Fibre de bois 24 cm

Laine de verre 22 cm

panneaux rigides

improvements Caue 95 conseil architecture france

EXISTANT

Renouvellement d'air

Ventilation naturelle

Ventilation naturelle par perméabilité du bâti

25% des déperditions

improvements Caue 95 conseil architecture france

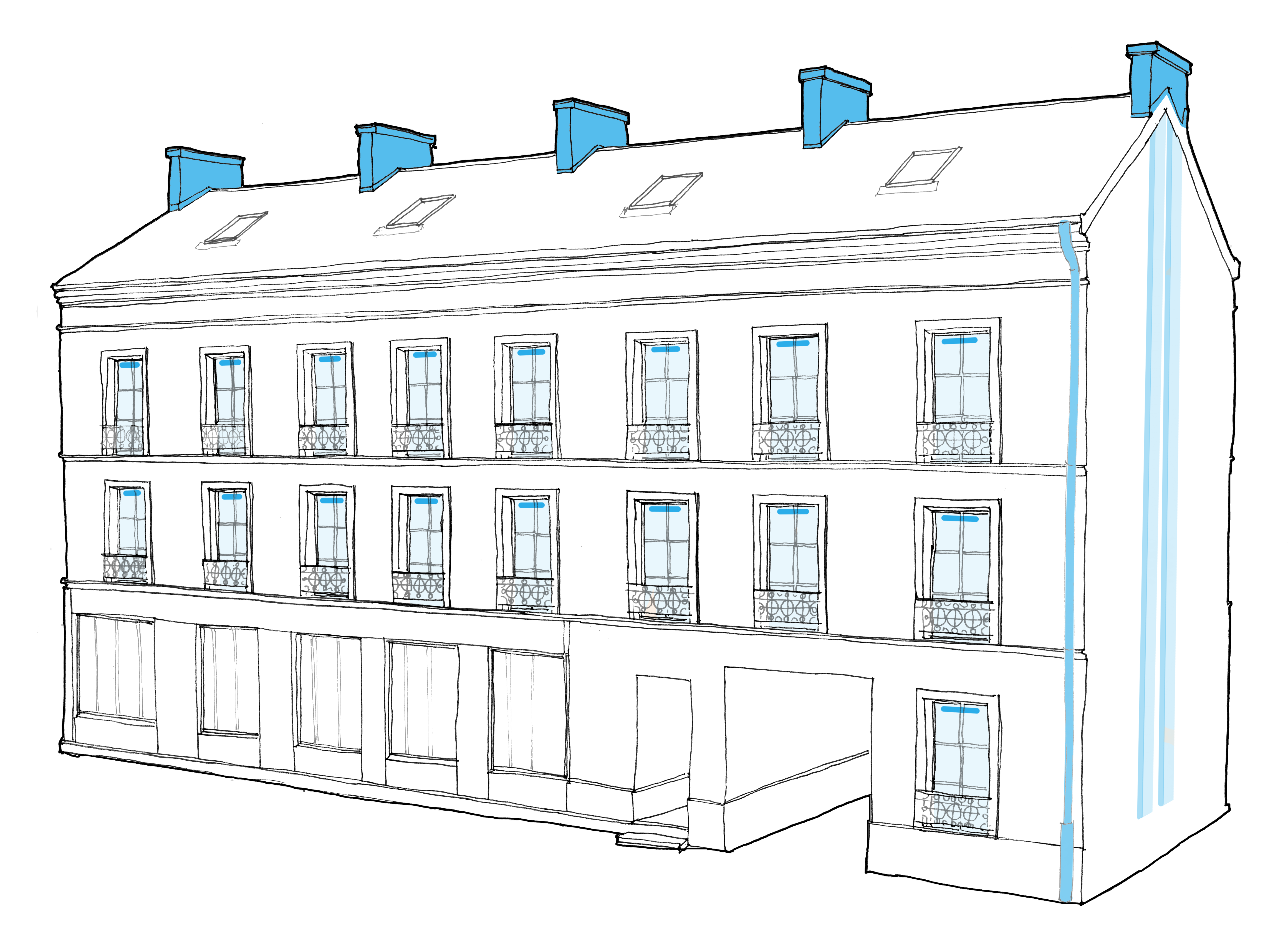

Améliorations

Renouvellement d'air

VMC hygro-réglable

TRAVAUX ASSOCIÉS

Création d’entrée d’air

dans les fenêtres des pièces sèches

Moteurs d’extraction sous combles

improvements Caue 95 conseil architecture france

EXISTANT

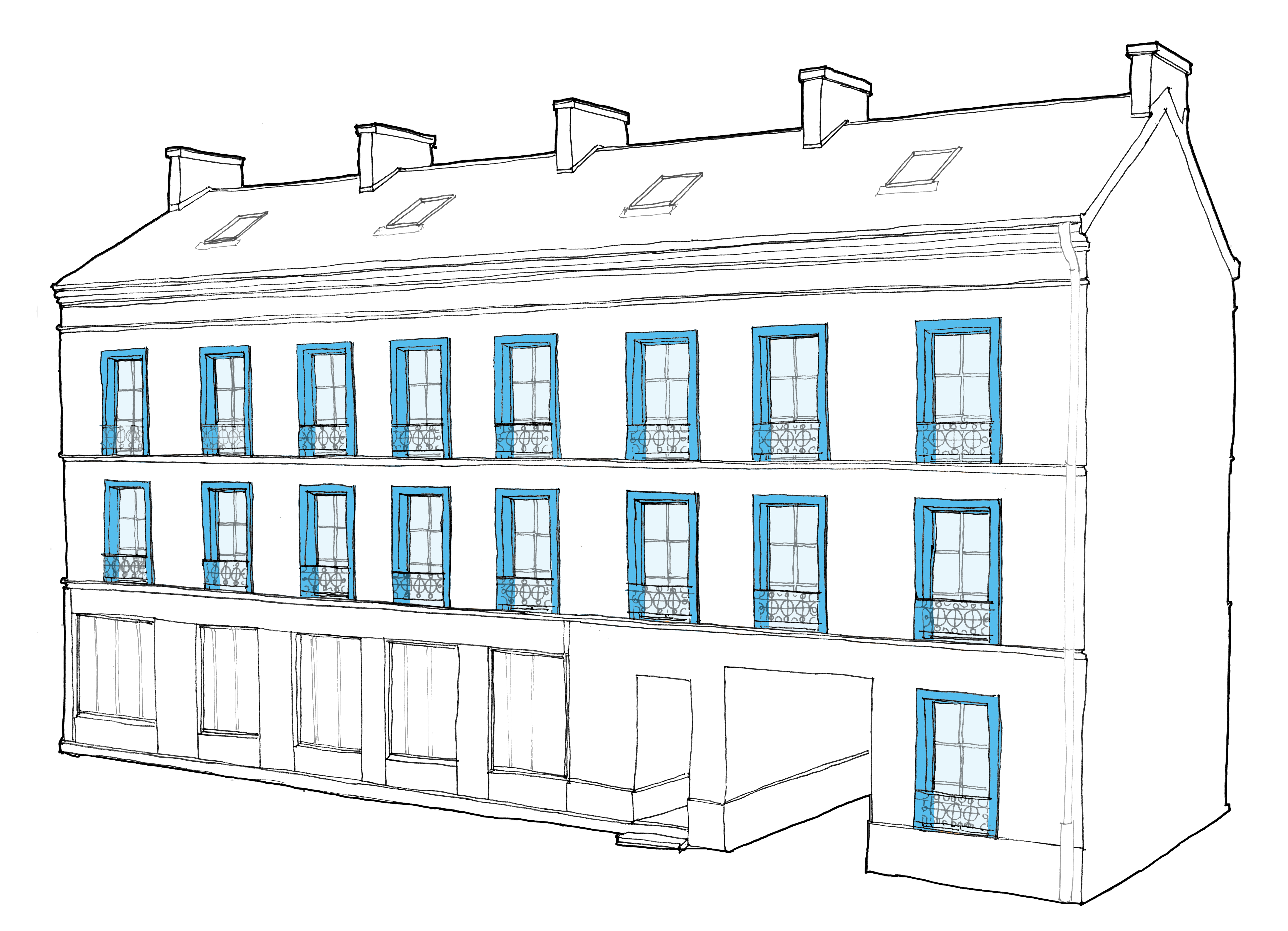

Menuiseries extérieures

Simple vitrage

Fenêtres bois ou acier

Simple vitrage

Souvent remplacées par du PVC double vitrage

15% des déperditions

improvements Caue 95 conseil architecture france

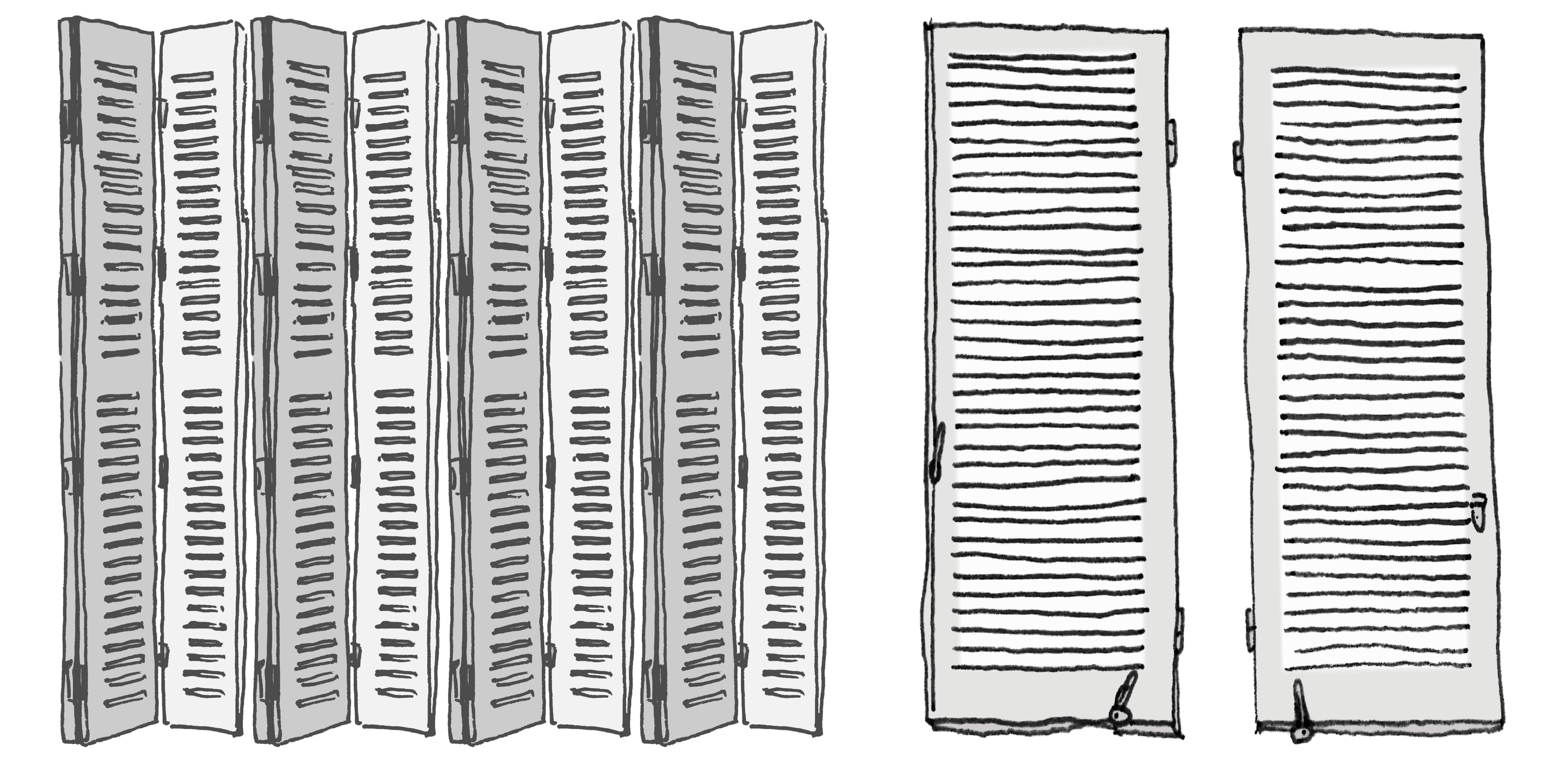

Occultants

Volets et persiennes

Occultants d'origine

Volets bois ou persiennes bois

improvements Caue 95 conseil architecture france

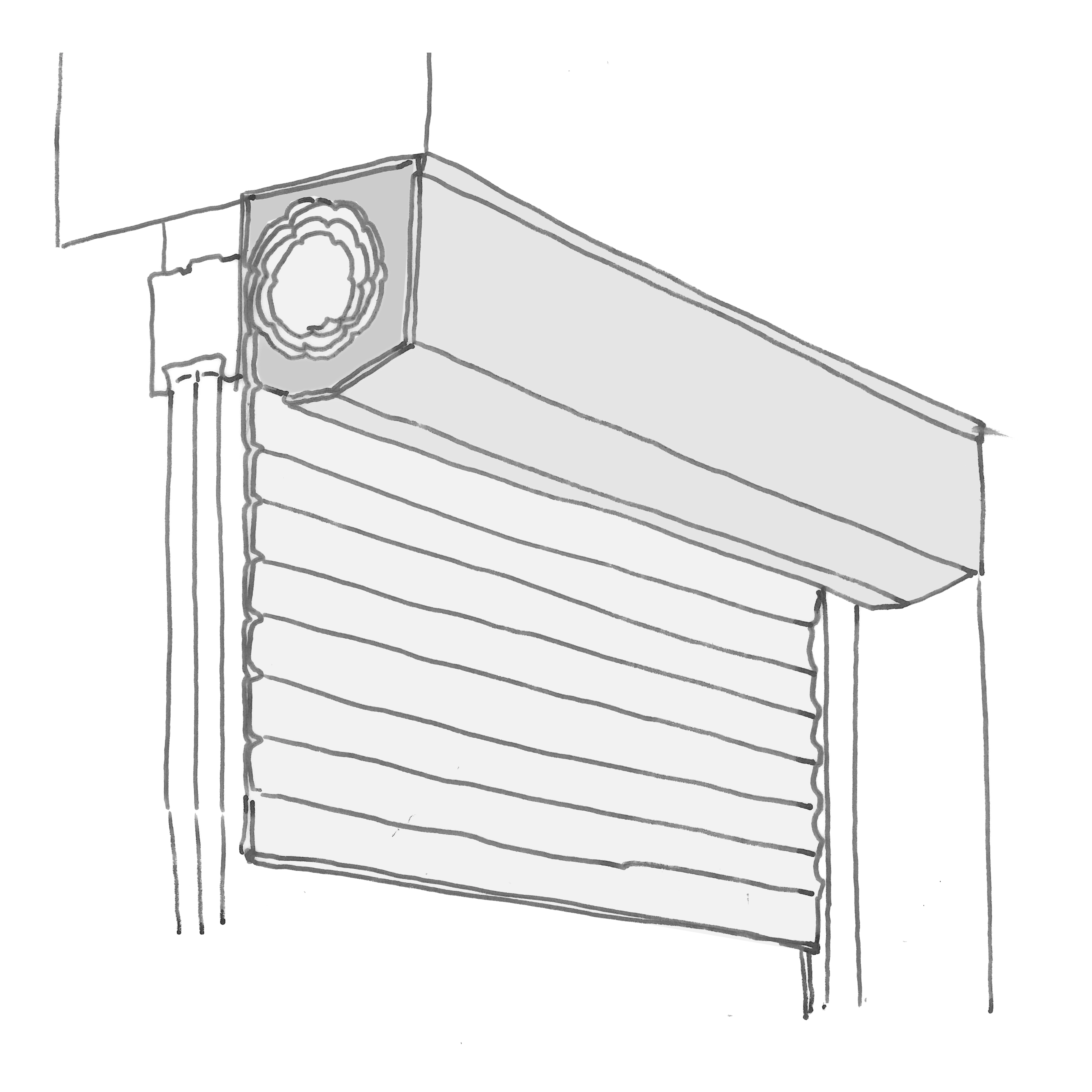

Occultants

Volets roulants

Occultants d'origine souvent remplacés par des volets roulants PVC

improvements Caue 95 conseil architecture france

Améliorations

Menuiseries extérieures

Double vitrage

TRAVAUX ASSOCIÉS

Fenêtres remplacées par des fenêtres bois ou mixte alu/bois à double ou triple vitrage

Entrées d’air dans les pièces sèches

Si remplacement de l’ensemble des menuiseries extérieures et mise en œuvre ITE, déplacement des menuiseries au nu extérieur et pose d’un habillage en intérieur

improvements Caue 95 conseil architecture france

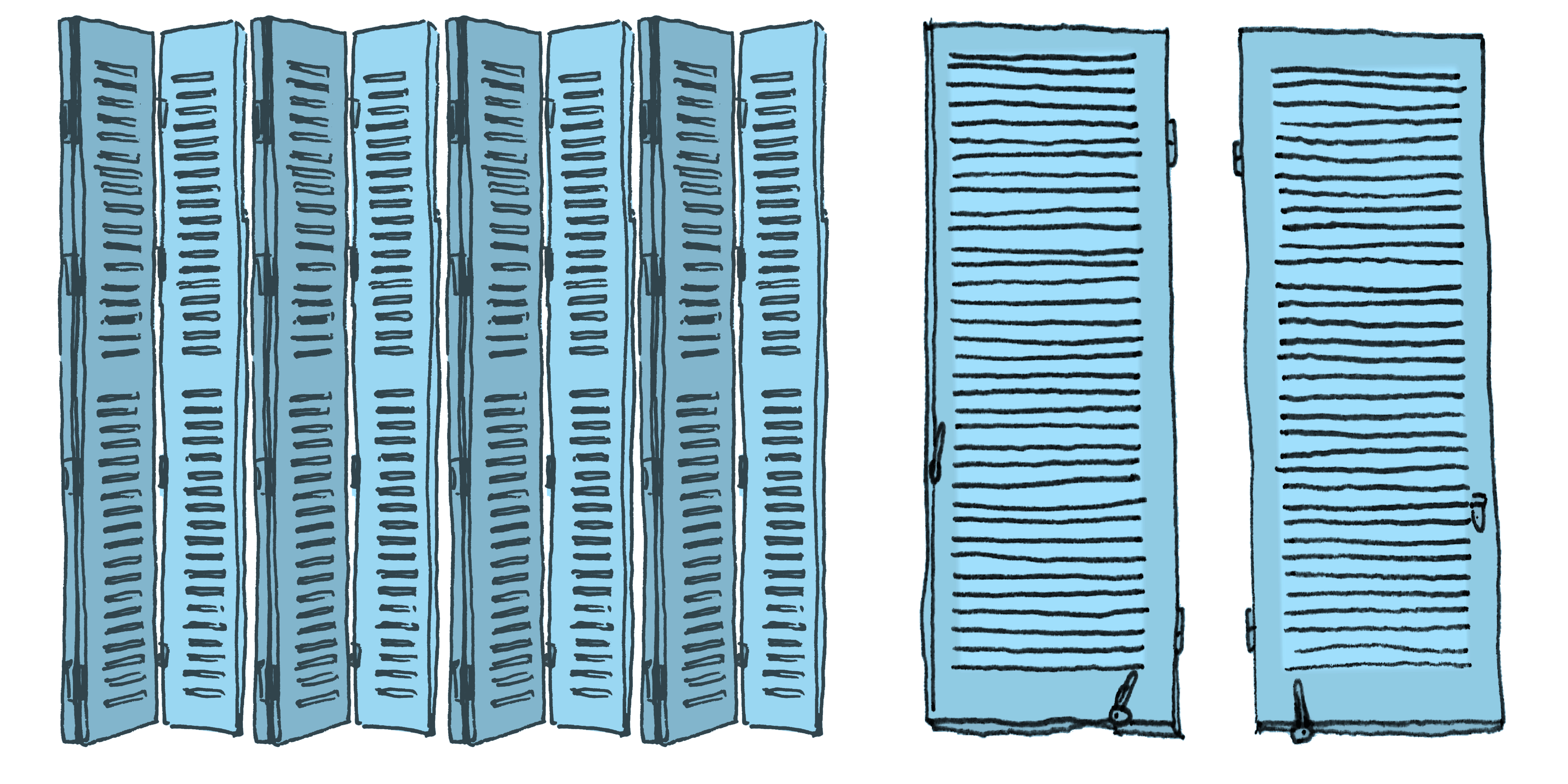

Occultants

Volets et persiennes

Remplacement des volets et persiennes bois orientables au cas par cas

Restauration et mise en peinture

Volets roulants PVC à éviter

improvements Caue 95 conseil architecture france

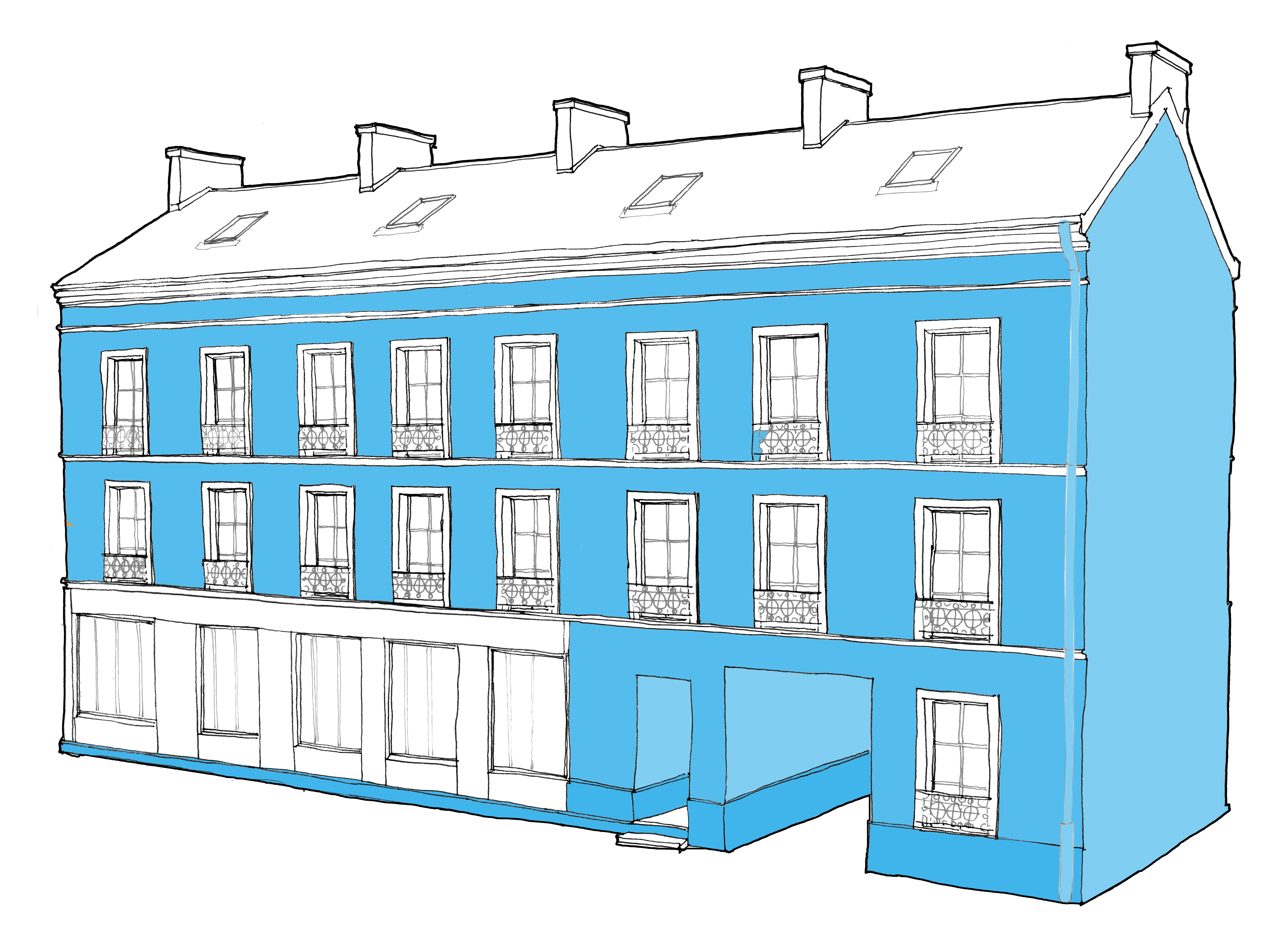

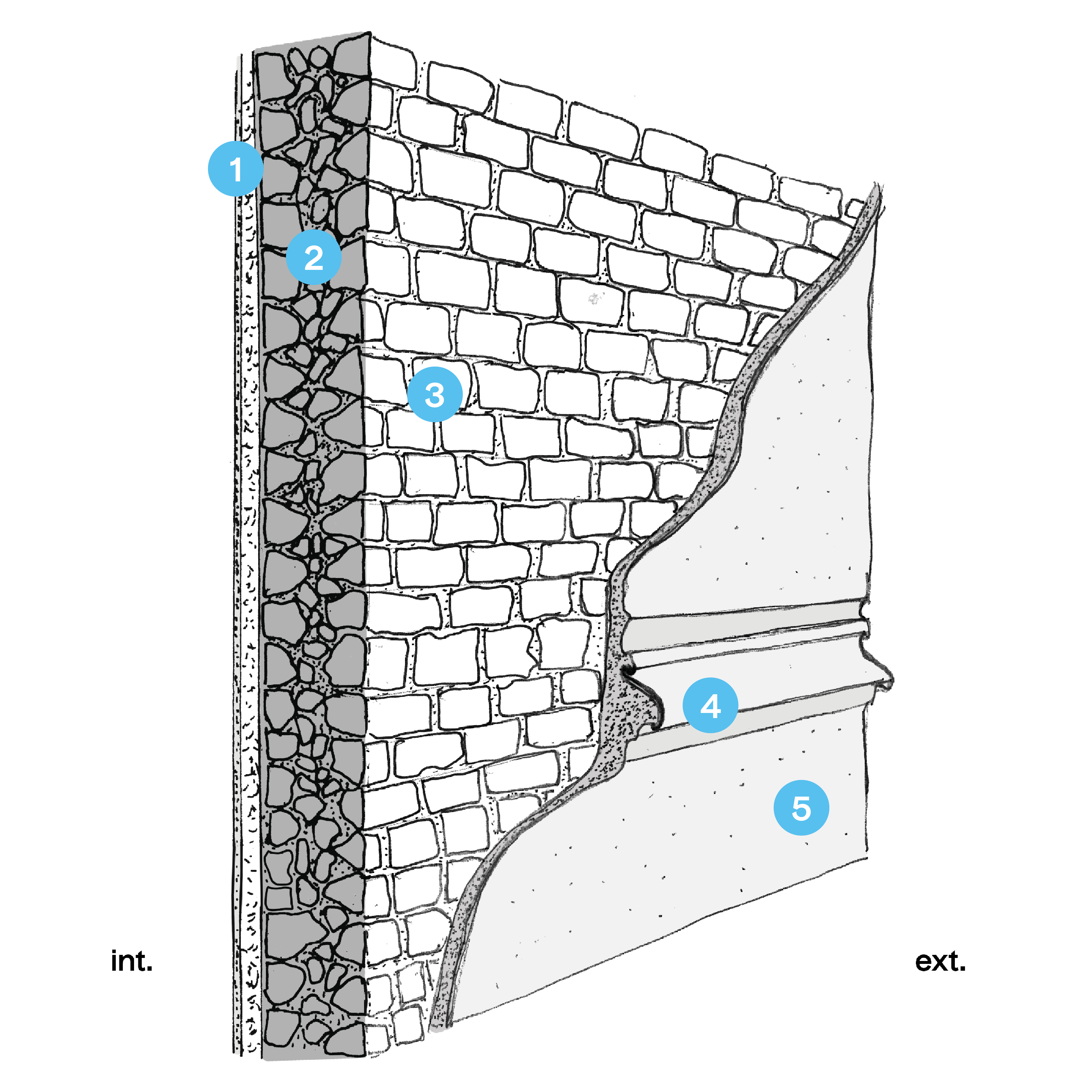

EXISTANT

Murs enduits

Non isolé

1 | Enduit plâtre

2 | Mur pierre ou briques

3 | Joints terre ou sable/chaux

4 | Bande solin zinc ou plomb

5 | Enduit chaux/plâtre

35% des déperditions

improvements Caue 95 conseil architecture france

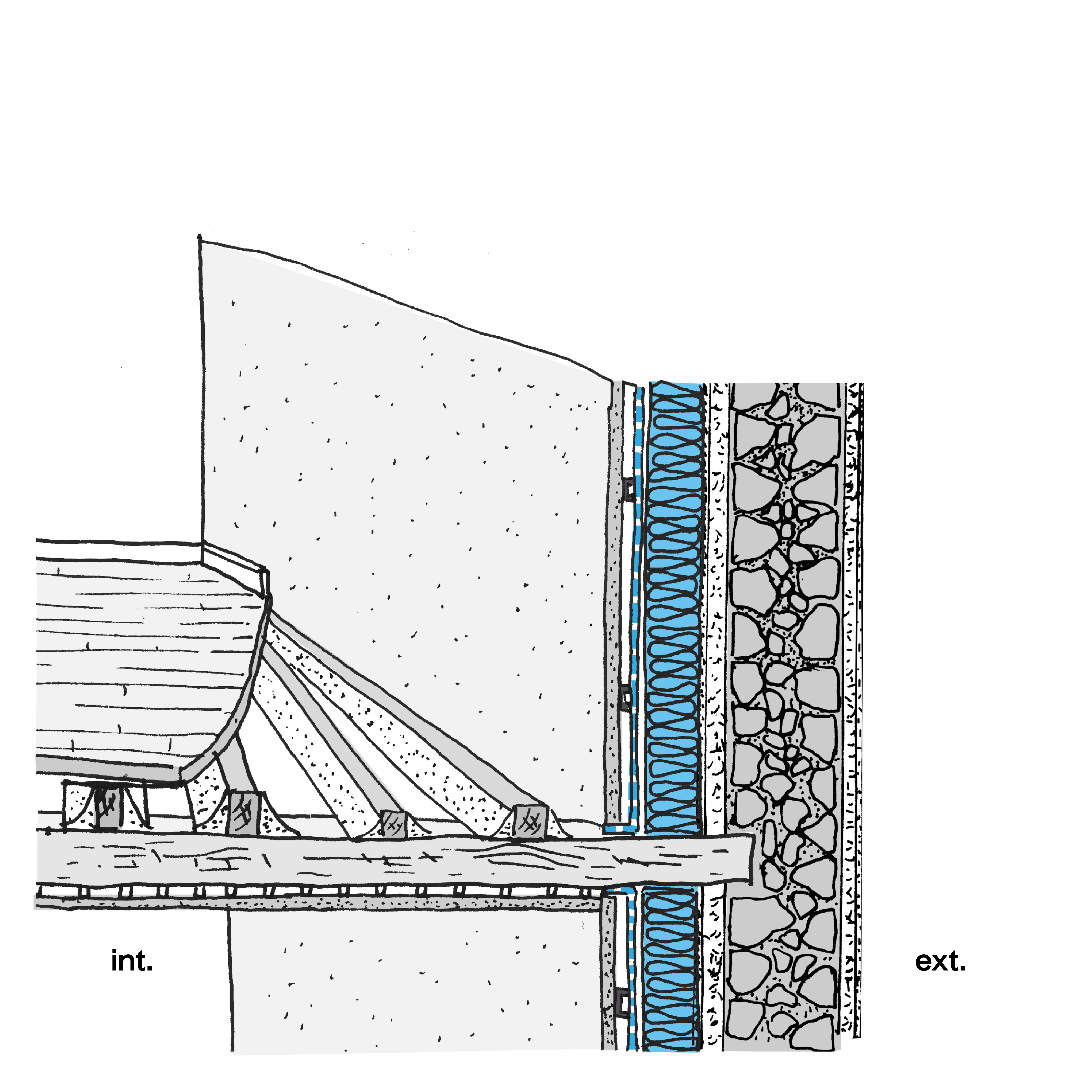

Améliorations

Murs enduits

Isolation thermique par l'intérieur

TRAVAUX ASSOCIÉS

Déposer une partie du parquet

et des lambourdes

Assurer la continuité de l’isolation

au niveau des fenêtres et des solives

Isolant R 3,7 minimum

Laine de bois 14 cm

Laine de verre 14 cm

improvements Caue 95 conseil architecture france

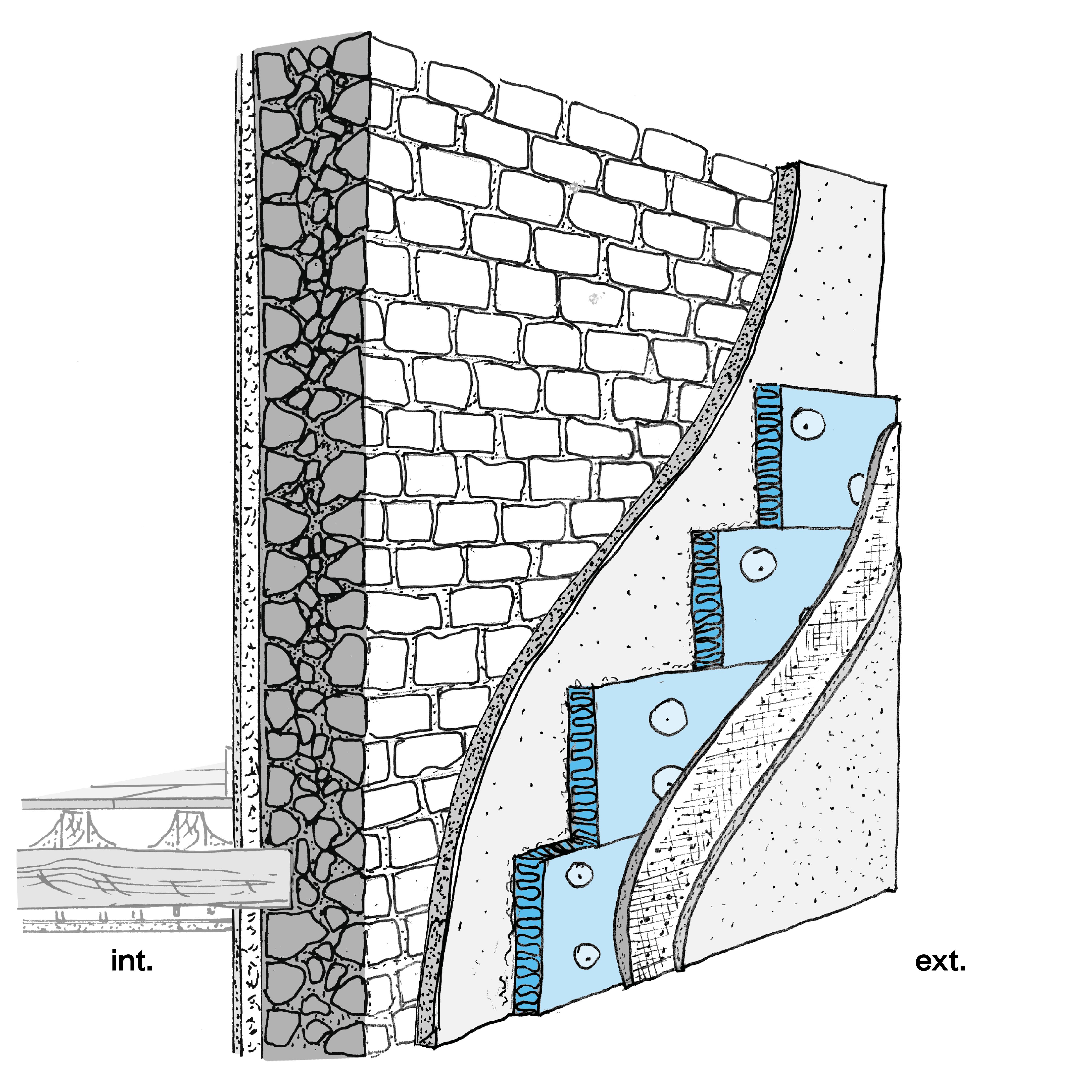

Murs enduits

Isolation thermique par l'extérieur (option façade arrière)

TRAVAUX ASSOCIÉS

Dépose des modénatures

et aplanification de l’enduit support

Assurer la continuité de l’isolant aux fenêtres

Adaptation des garde-corps, persiennes, corniches, appuis, descentes EP, etc.

Isolant R 3,7 minimum

Laine de bois 15 cm

Laine de verre 14 cm

improvements Caue 95 conseil architecture france

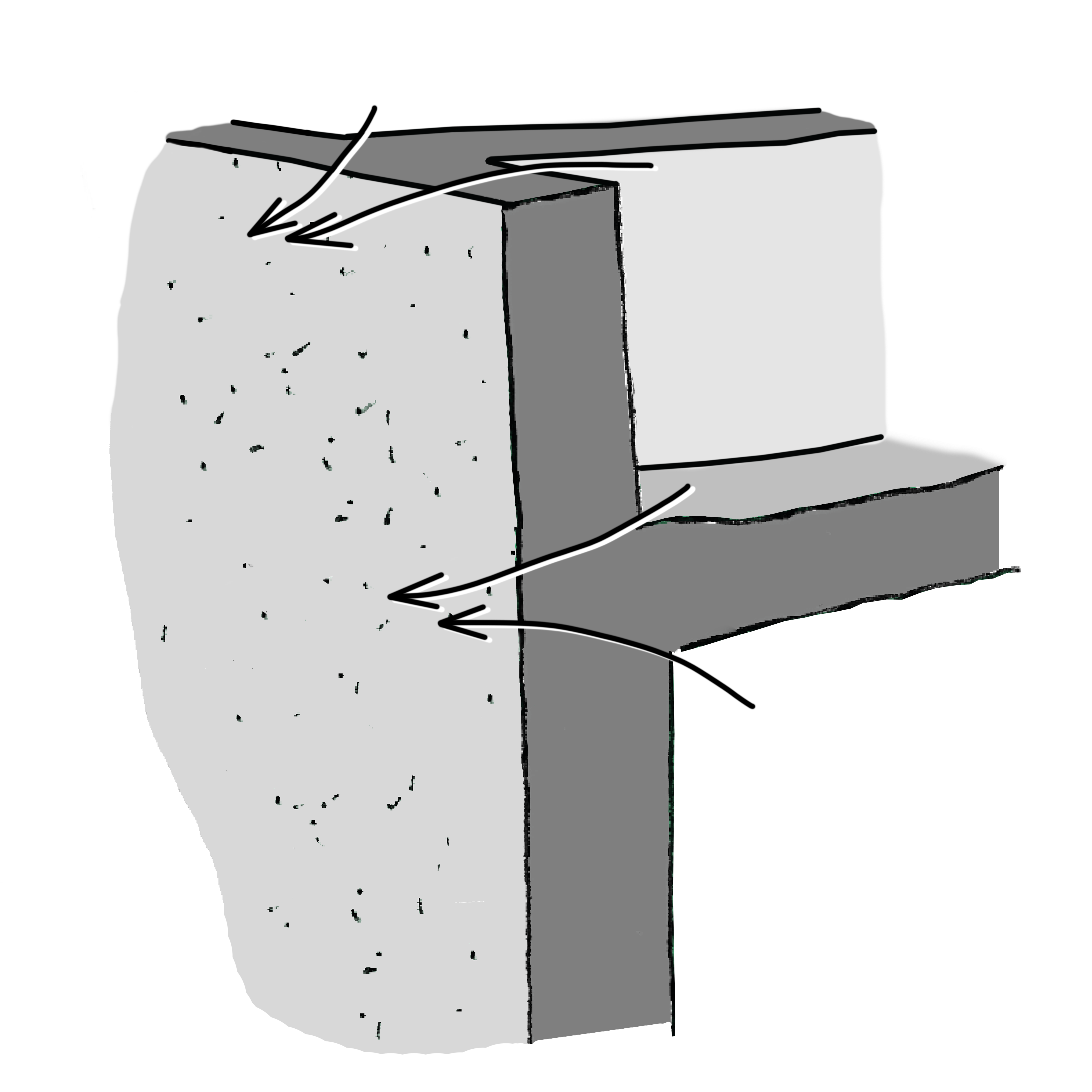

EXISTANT

Ponts thermiques

Aucune isolation

Coffre du volet roulant

Jonction mur / plancher

etc.

improvements Caue 95 conseil architecture france

Améliorations

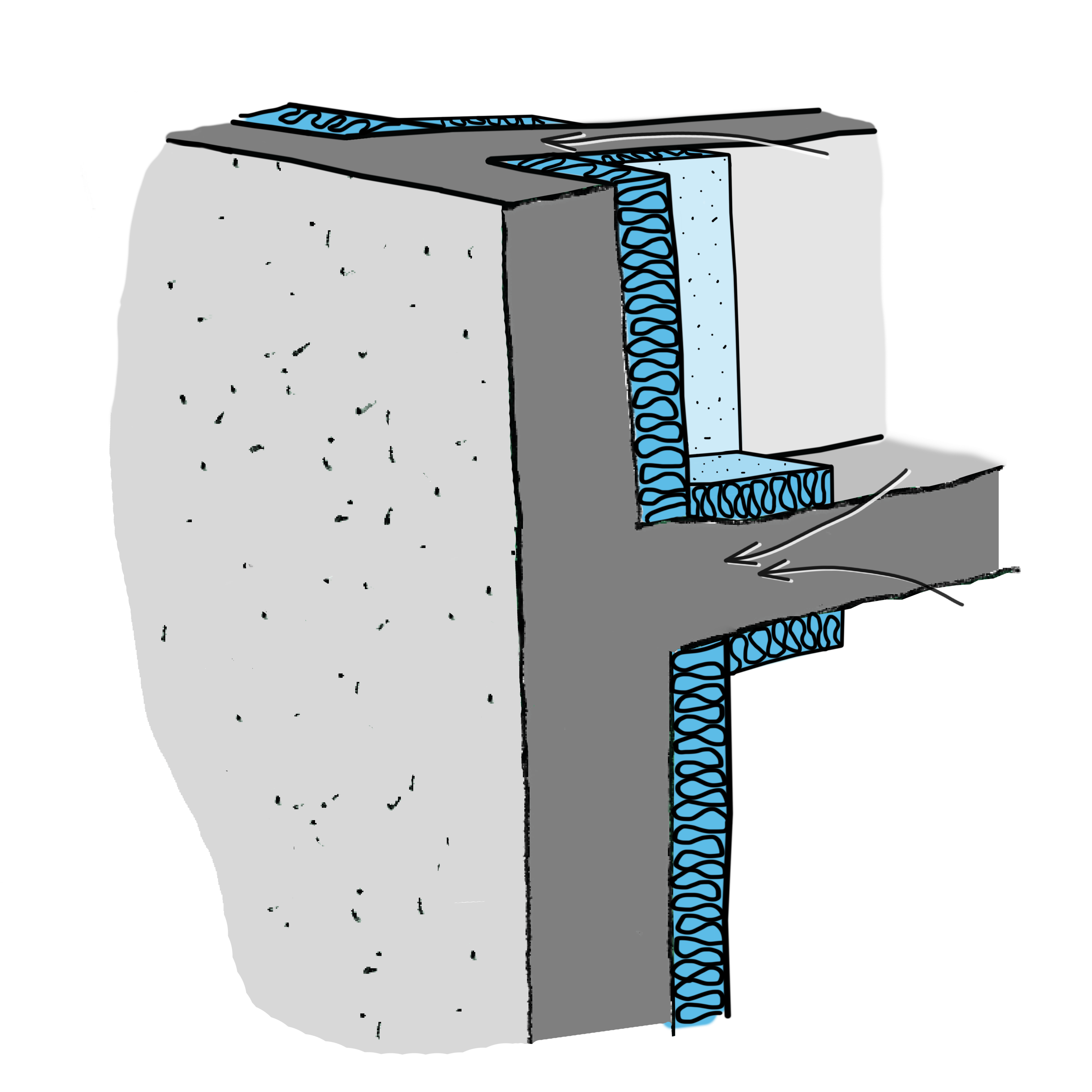

Ponts thermiques

Isolation thermique par l'intérieur sur façade rue

Traités par des retours d'isolant

au niveau du plancher et des murs de refend

Épaisseur des retours de 50 à 60 cm

Le retour d’isolant au niveau des planchers

est lourd et engendre une sur-hauteur

Le pont thermique doit être pris en compte aux différentes jonctions ITE / ITI

improvements Caue 95 conseil architecture france

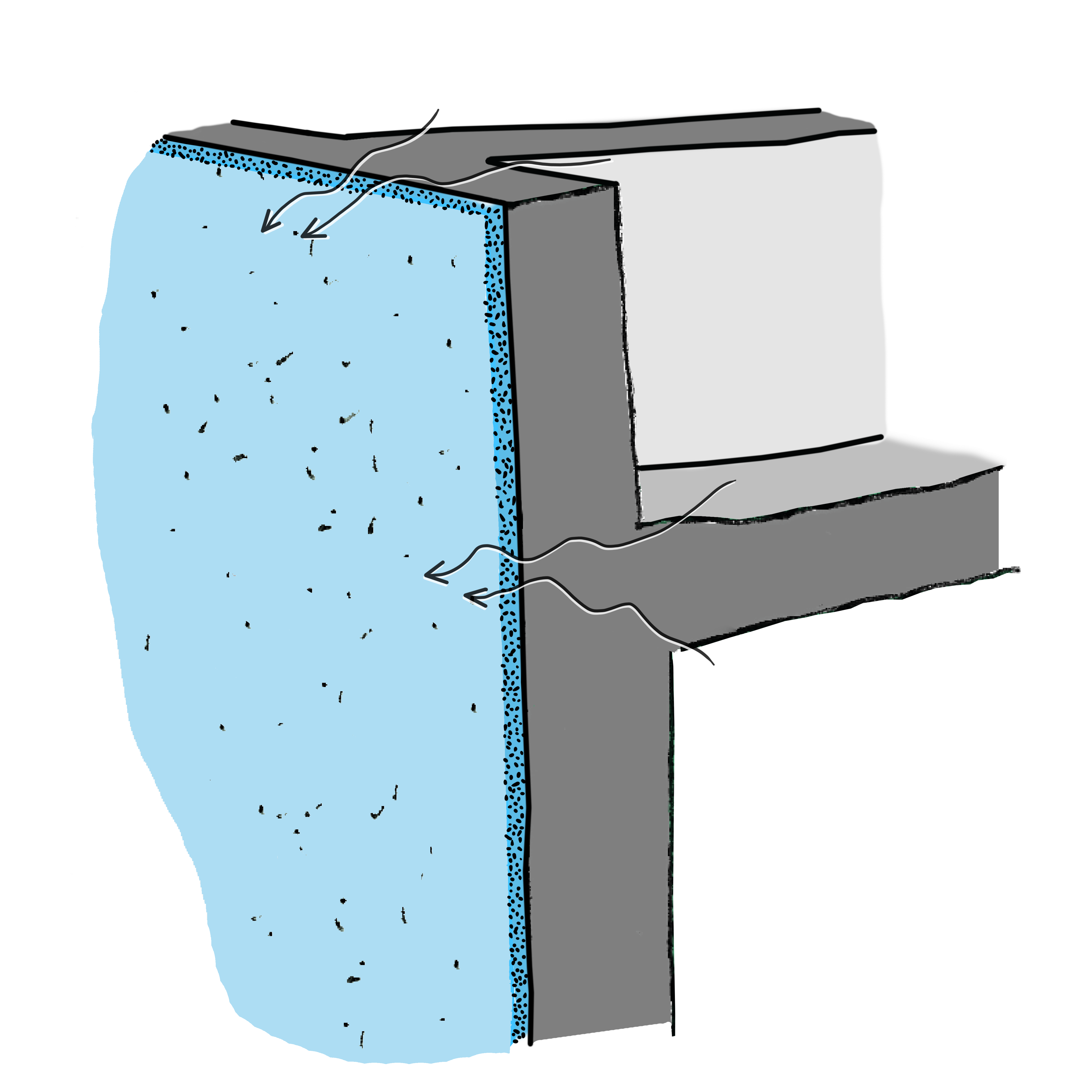

Ponts thermiques

Isolation thermique par enduit correctif sur façade rue

Les ponts thermiques sont réduits sans être totalement traités

La solution semble équivalente à un ITI

Le pont thermique doit être pris en compte aux différentes jonctions ITE / Enduit correctif

improvements Caue 95 conseil architecture france

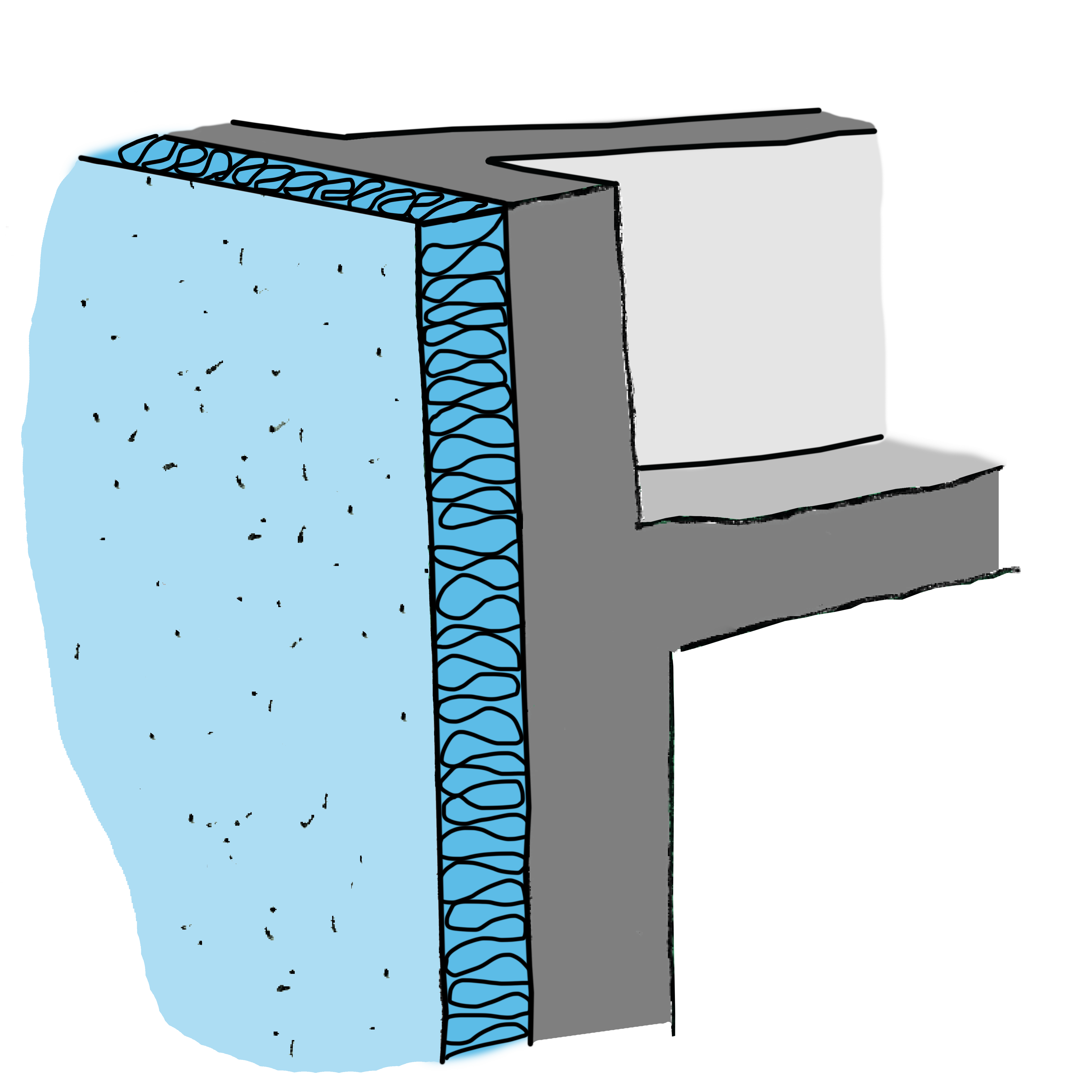

Ponts thermiques

Isolation thermique par l'extérieur (sauf façade rue)

Les ponts thermiques sont partiellement traités par l’isolation par l’extérieur

Ils subsistent seulement au niveau des baies et en jonction avec la toiture

Le pont thermique doit être pris en compte aux différentes jonctions ITE / ITI

improvements Caue 95 conseil architecture france

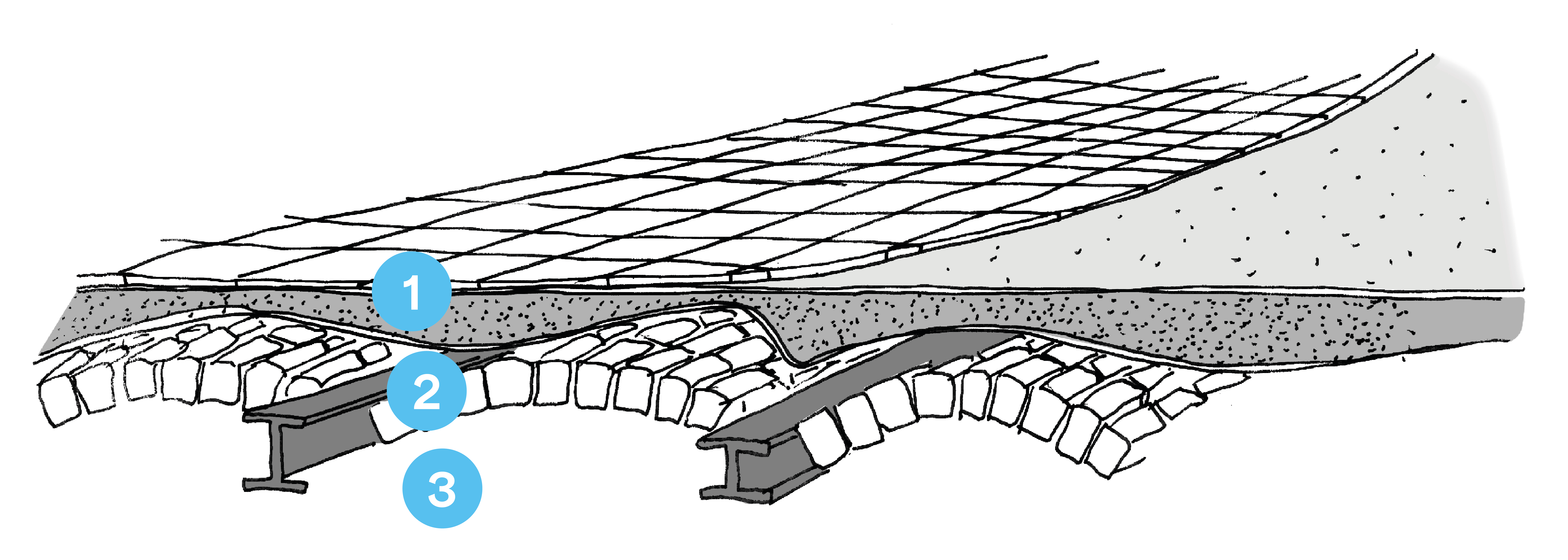

EXISTANT

Plancher bas

Non isolé

1 | Dalle de compression et chaux

2 | Poutrelle métallique et hourdis

3 | Sur cave

5% des déperditions

improvements Caue 95 conseil architecture france

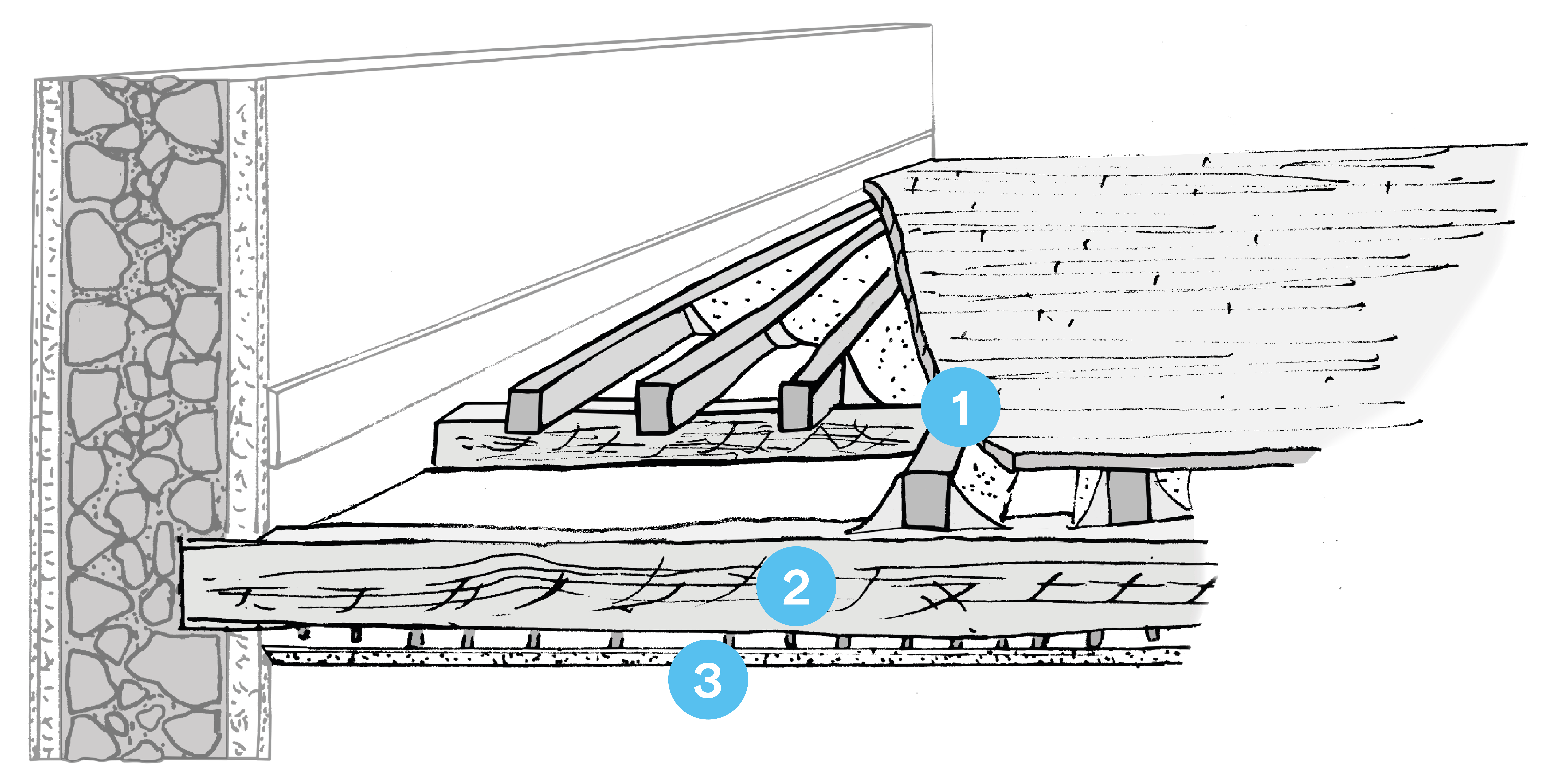

Plancher intermédiaire

Plancher bois

1 | Parquet sur lambourdes

2 | Solives

3 | Plafond plâtre sur latti

improvements Caue 95 conseil architecture france

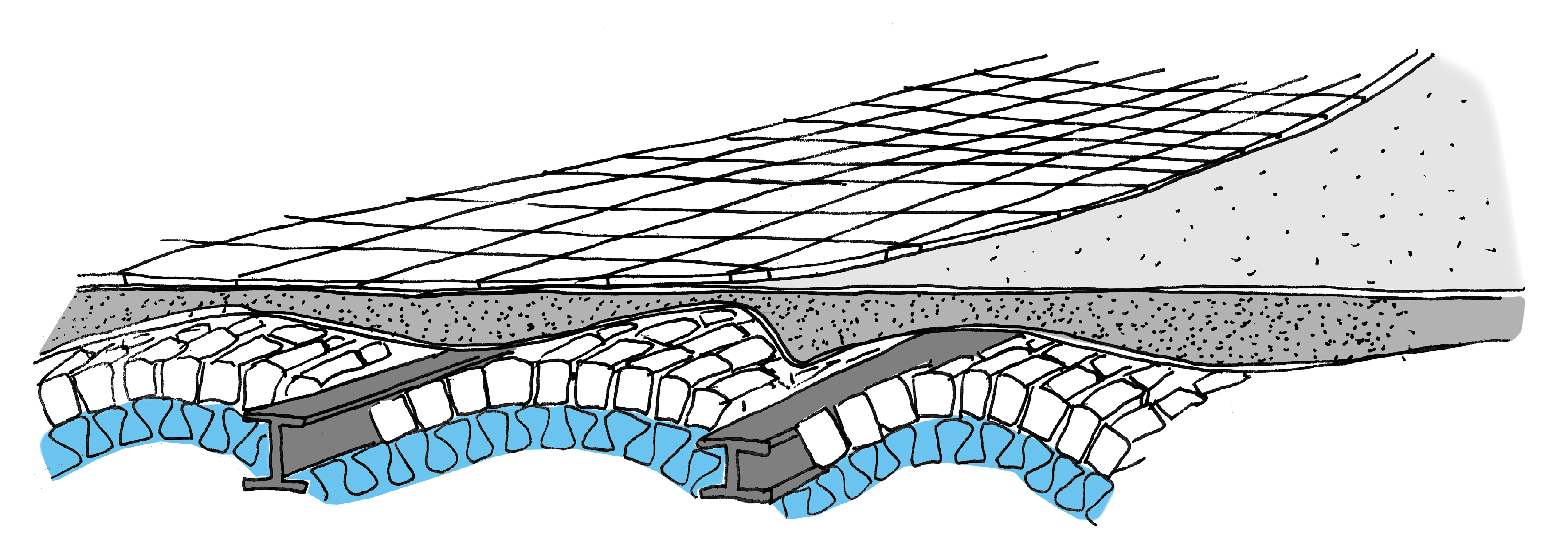

Améliorations

Plancher bas

Isolation thermique en sous-face

TRAVAUX ASSOCIÉS

Vérification de l'état des structures

Vérification et modification des réseaux

notamment électriques

Isolant R 3 minimum

Flocage en fibre de bois 13cm

Flocage laine de verre 12 cm

improvements Caue 95 conseil architecture france

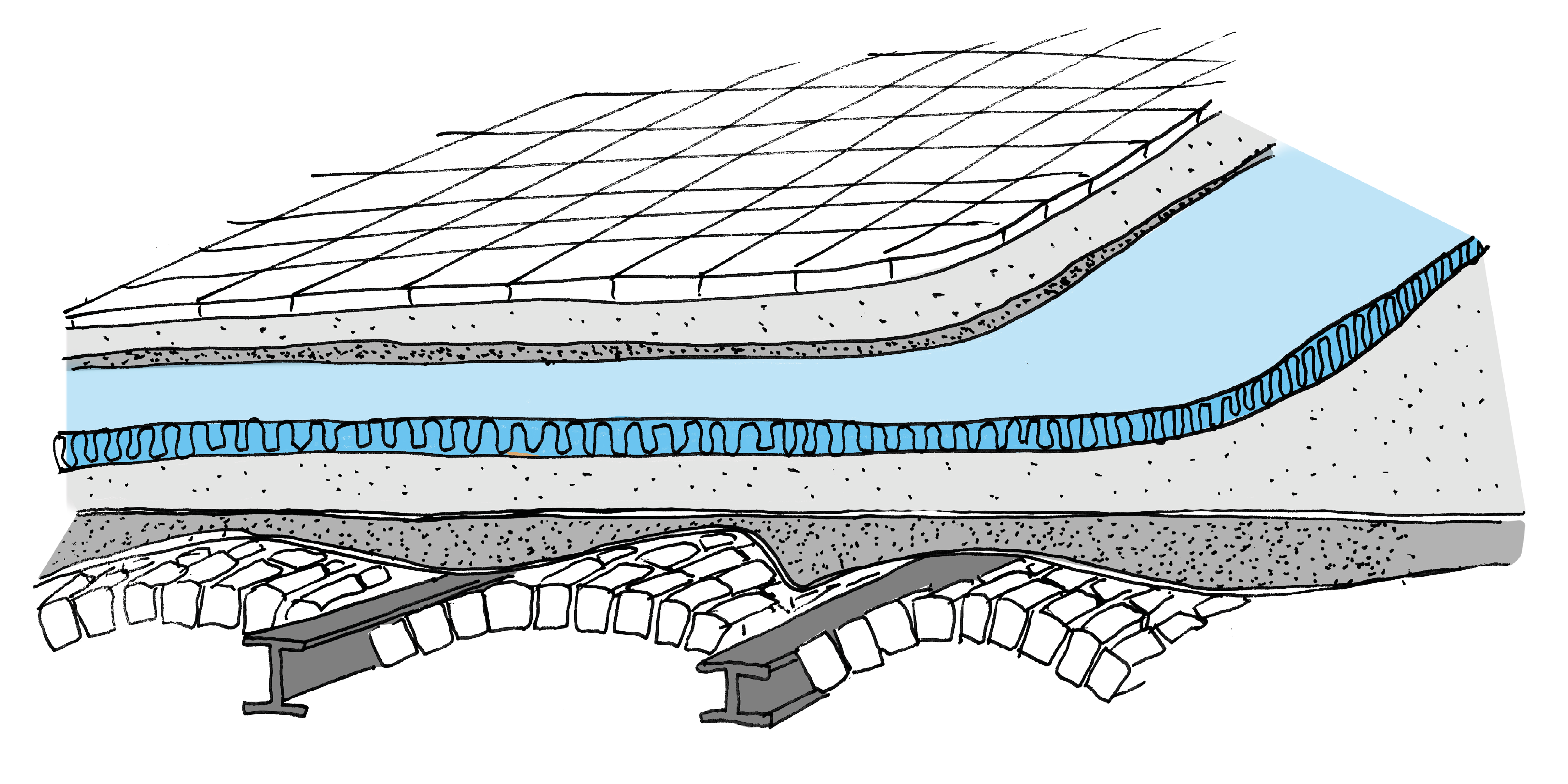

Plancher bas

Isolation thermique sous chape

TRAVAUX ASSOCIÉS

Vérification de l'état des structures

Rénovation lourde

Réfection revêtement de sol

Adaptation menuiseries intérieures

Isolant R 3 minimum

Isolant rigide

improvements Caue 95 conseil architecture france

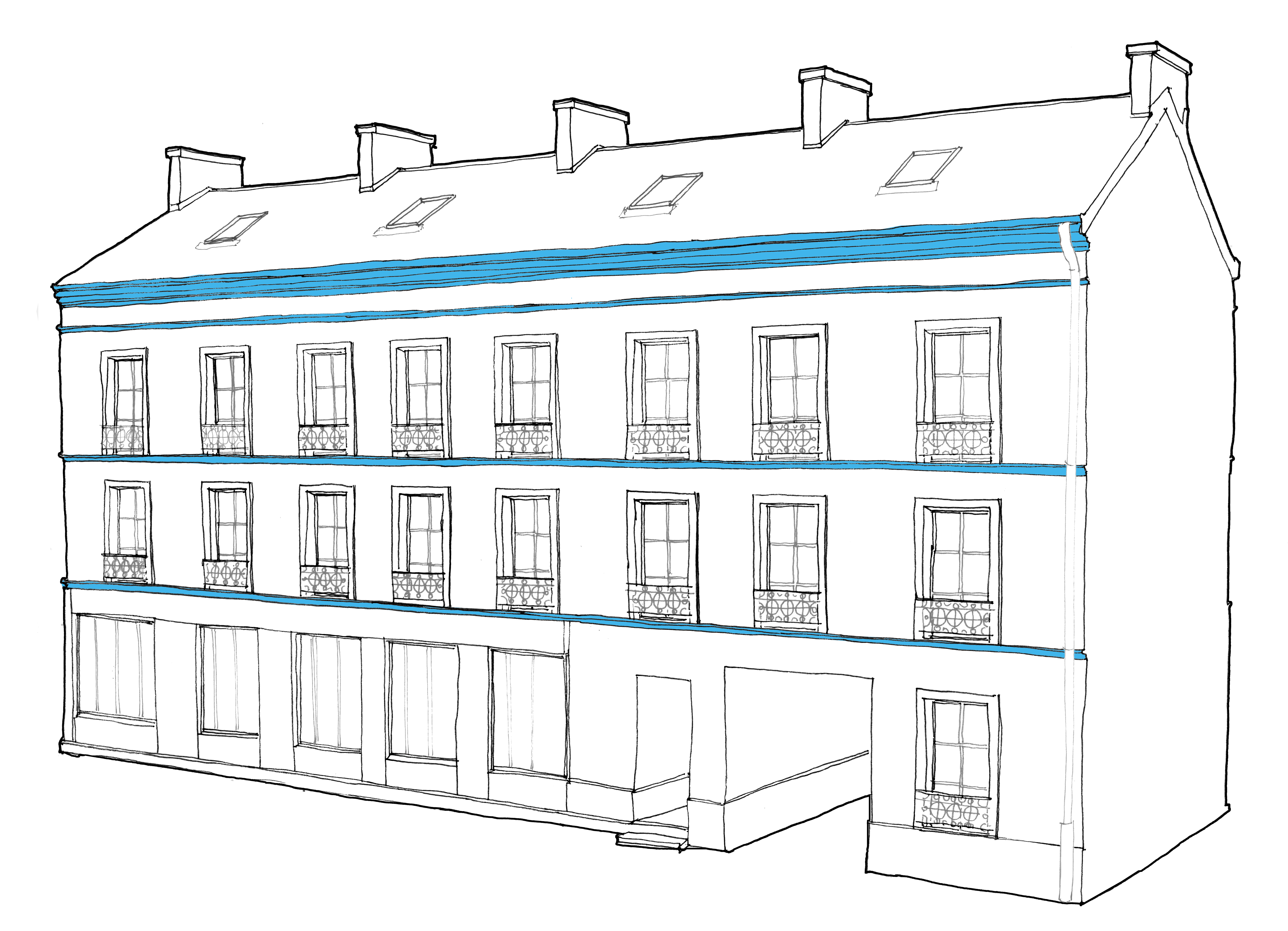

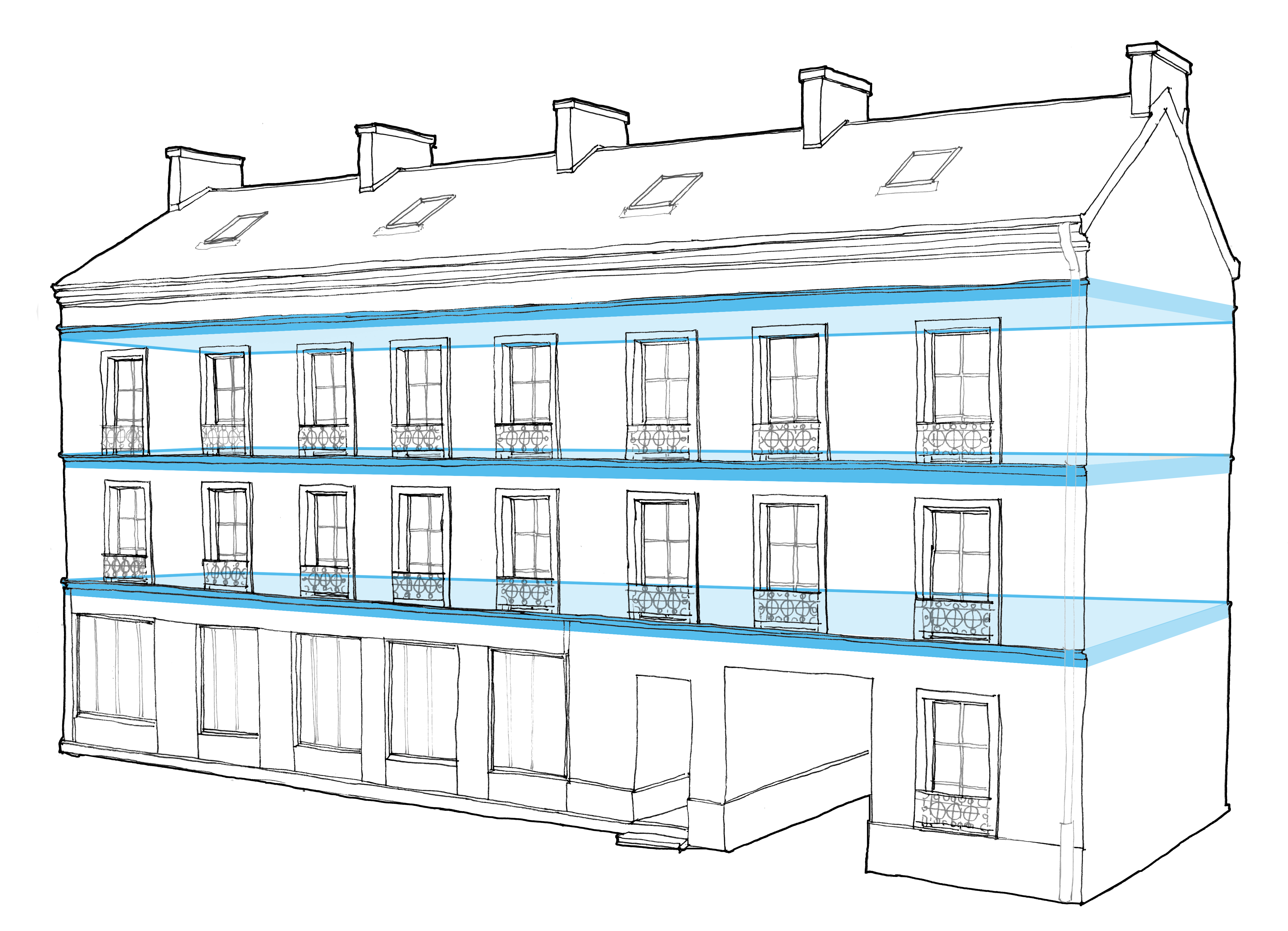

Points de vigilance

Respecter les lignes horizontales en façade

Restituer les bandeaux et les corniches y compris lors d’Isolation Thermique par l’Extérieur (ITE). Ils protègent  les façades des écoulements d’eau, et lui donne son identité en marquant son horizontalité.

improvements Caue 95 conseil architecture france

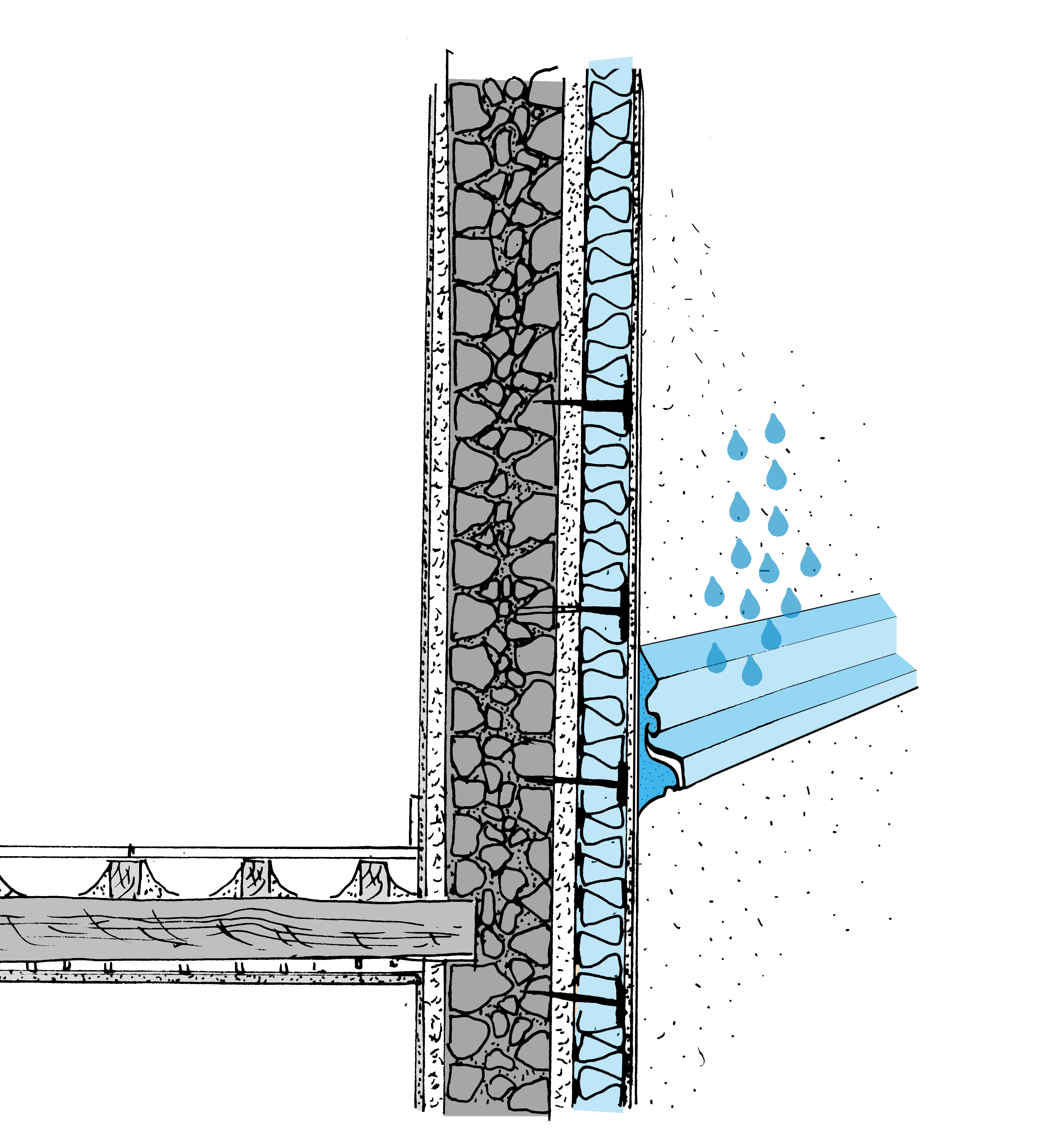

Et préserver la façade du ruissellement

Ces bandeaux et corniches peuvent être protégés par des bandes solin en zinc. Aussi, lors d’une ITE des profils isolés préfabriqués existent pour compléter le complexe isolant.

improvements Caue 95 conseil architecture france

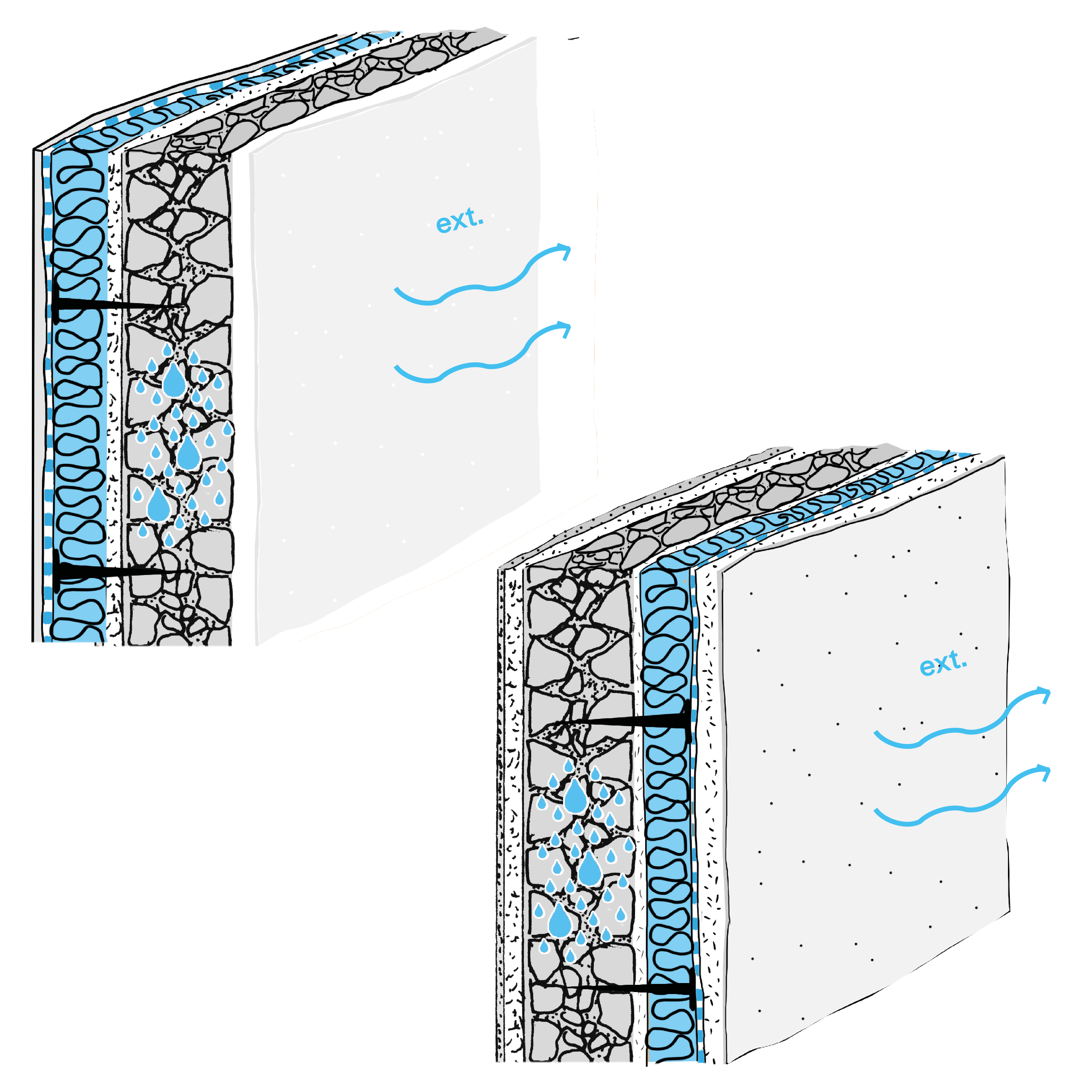

S’adapter aux matériaux traditionnels

Reconstituer un complexe de façade perspirant. Au cours du temps, les enduits plâtres d’origine ont été remplacés par des enduits ciments ou complément décapés pour laisser voir la pierre. Ces modifications dérèglent le transfert de vapeur d’eau du mur.

improvements Caue 95 conseil architecture france

Conserver la perméabilité à la vapeur d’eau

Lors de l’isolation du mur, il faut veiller à restituer un enduit qui autorise la perméabilité et va réguler l’humidité des espaces intérieurs. Afin d’assurer de la pérennité des matériaux d’origine il convient de choisir un isolant et un pare-vapeur adapté au type de pierre.

improvements Caue 95 conseil architecture france

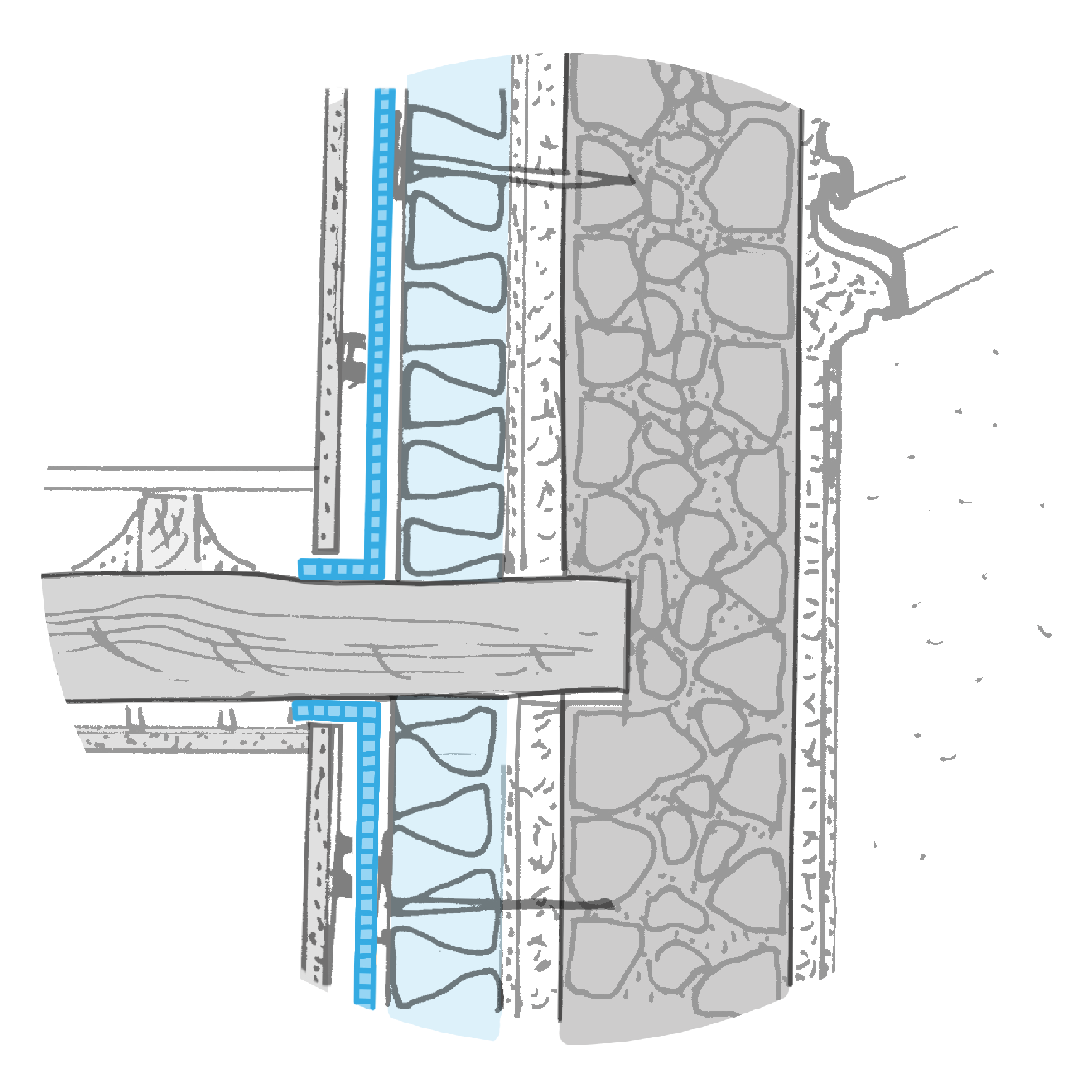

Préserver la solidité des ouvrages

Assurer la continuité et l’étanchéité du pare-vapeur en particulier au niveau des baies et des traversées de poutres vers leur appui dans la maçonnerie.

improvements Caue 95 conseil architecture france

Ponts thermiques et vapeurs d’eau

Sans ce soin de continuité dans la pose du pare-vapeur, les têtes de poutres peuvent devenir des points de rosée au niveau du contact avec le mur et entraîner le pourrissement au niveau du point d’appui et fragiliser la structure.

improvements Caue 95 conseil architecture france

Vérifier l’état en toiture et charpente

Vérifier l’étanchéité de la toiture et l’état de la charpente.

Préférer un isolant à forte inertie thermique pour le confort d’été.

improvements Caue 95 conseil architecture france

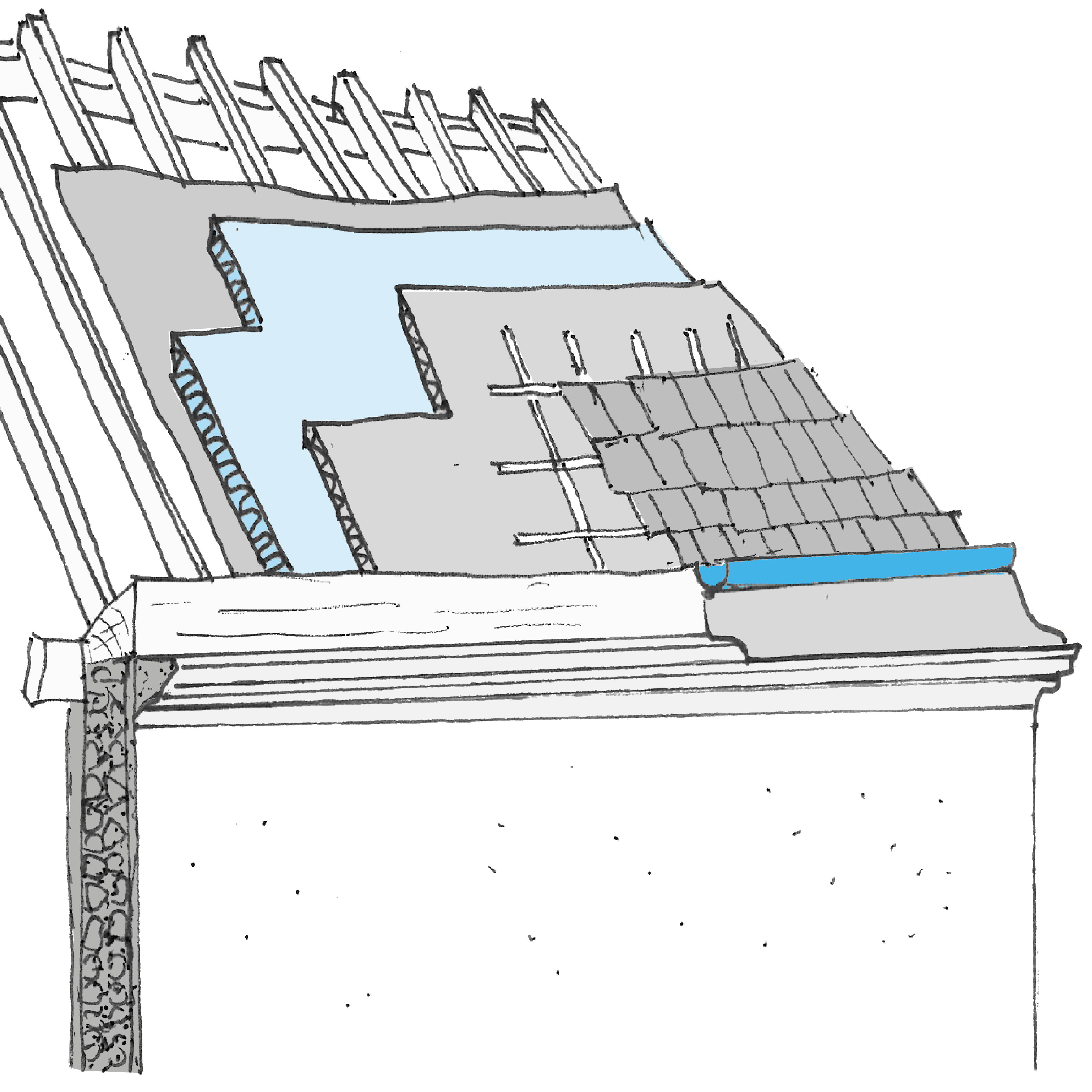

Adapter l’existant en cas de sarkling

Il sera nécessaire de réhausser le gouttière pendante et de remplacer ou réhausser les fenêtres de toit.

improvements Caue 95 conseil architecture france

Ventiler pour toute rénovation thermique

Mettre en place une ventilation mécanique adaptée au projet de réhabilitation. L’installation d’une VMC doit s’accompagner de nouvelles entrées d’air, de la reprise des anciennes et vice-versa.

improvements Caue 95 conseil architecture france

Choisir sa VMC performante et adaptée

Dès qu’une isolation ou le remplacement des menuiseries sont entrepris une VMC doit être mise en place.

Des entrées d’air doivent-être faites dans les pièces sèches (séjour chambre) et l’extraction dans toutes les pièces humides (WC, salle d’eau, cuisine).

Les conduits de cheminée inutilisés doivent-être étanchés et peuvent-être utilisés pour l’extraction de l’air vicié.

Les bouches d’extraction doivent respecter en fonction de leur position la distance des entrée d’air frais.

Respecter la composition en façade

Maintenir la lecture des grandes lignes horizontales et verticales de la façade  en respectant les alignements existants lors des modifications de baies et en conservant les occultations existantes.

improvements Caue 95 conseil architecture france

Harmoniser les occultants

Établir une charte commune à la copropriété va permettre d’éviter l’effet patchwork lors du remplacement de menuiseries. Le maintien de volets battants bois ou persiennes métalliques est important pour l’identité de la façade.
